Svi stupići su završeni, započela je postava Fert stropa i oplate, te je iskopan rov za kanalizacijsku cijev ispod budućeg poda dogradnje.
|

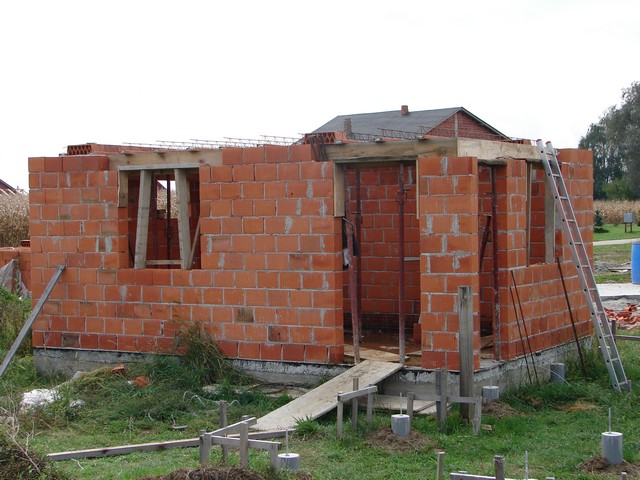

Prednja strana objekta.
|
Na dno rova za kanalizacijsku cijev nasipana je pješčana posteljica.
|
|
|
|

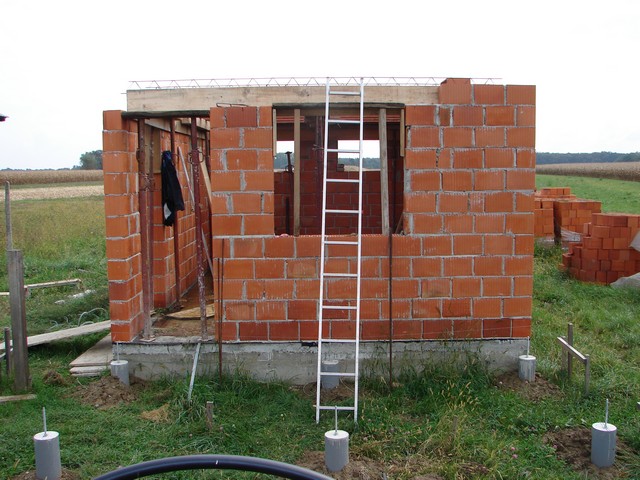

S ove strane se vidi kako se nadvoj proteže preko 2 otvora i nastavlja se na prednjem zidu.
|
Zatrpane su i rupe oko stupića.
|

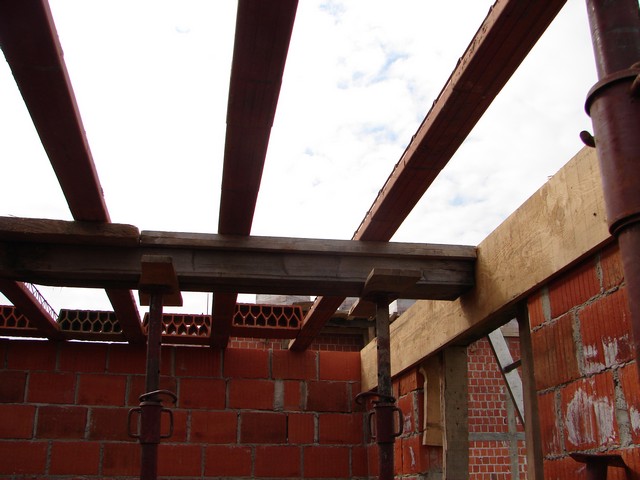

Fert gredice položene na metalne podupirače.
|
|
|
|

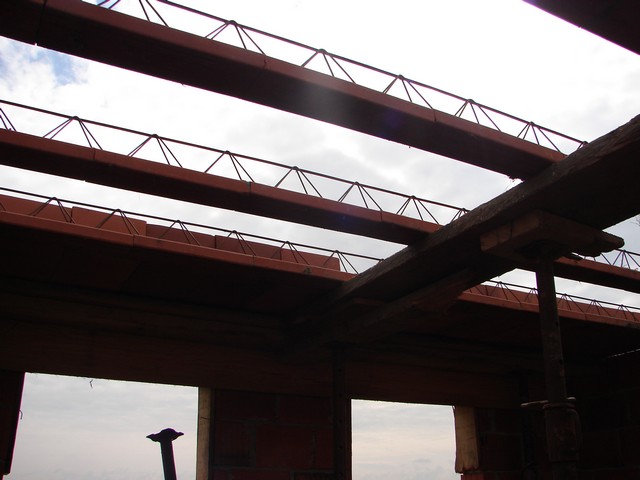

Slikano iz drugog kuta. Ovdje je trebalo koristiti blic. :-)
|
Ovako to izgleda s gornje strane. Daske ispod gredica osim za podupiranje služe i kao oplata rebra za ukrućenje.
|
Ovo je širina budućeg rebra za ukrućenje.
|
|
|
|
Nakon što su raspoređene gredice ostalo nam je oko 20cm do zida. Odlučili smo proširiti serklaž. U tom uglu treba napraviti i otvor za dimnjak.
|

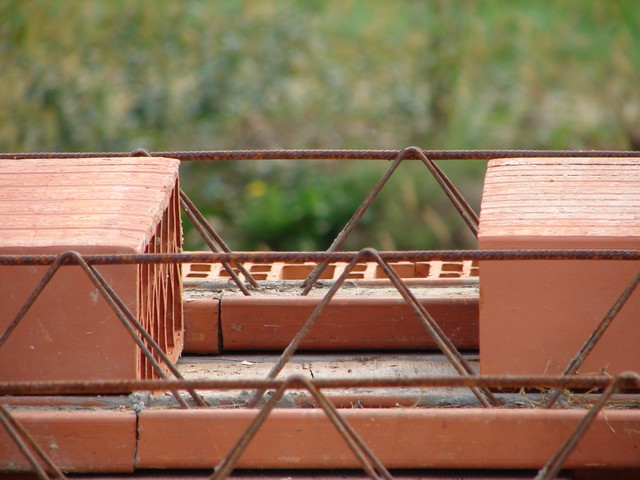

Fert uložak u krupnom planu. :-)
|
Ukupna debljina stropa je debljina uložaka plus 5cm betona s njihove gornje strane.
|
|
|
|

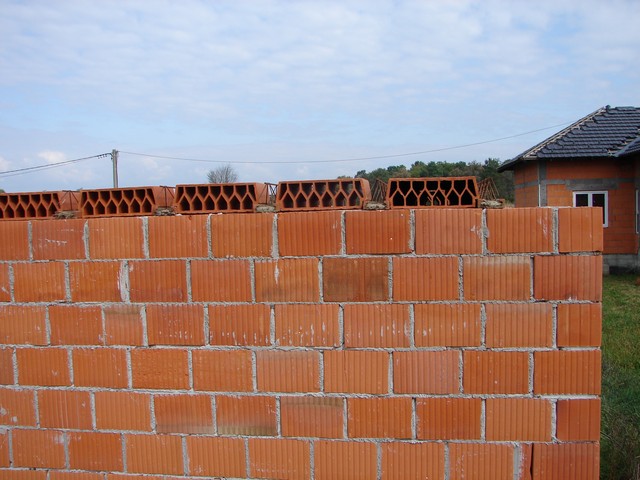

Rub stropa snimljen u ravnini serklaža.
|

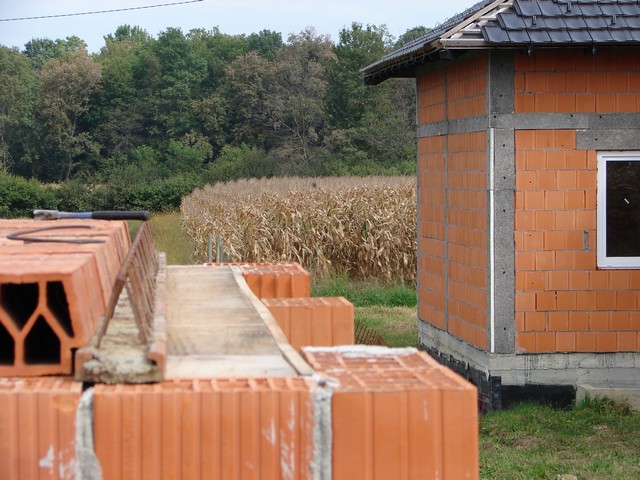

Nešto višlja perspektiva. :-)
|
Gotovo cijela desna strana stropa se za sada oslanja na podupirače jer se stropna ploča i serklaži betoniraju zajedno.
|
|
|
|
Oko budućeg otvora za dimnjak, te za prošireni serklaž, na ovom mjestu bude poprilično petljanja sa armaturom.
|
Gredice bi morale nalijegati preko zida min. 12cm. Neke od gredica su tvornički došle prekratke, ali ovo je ionako privremeni objekt.
|
Poslagani su svi ulošci, te je postavljena armatura rebra za ukrućenje.
|
|
|
|

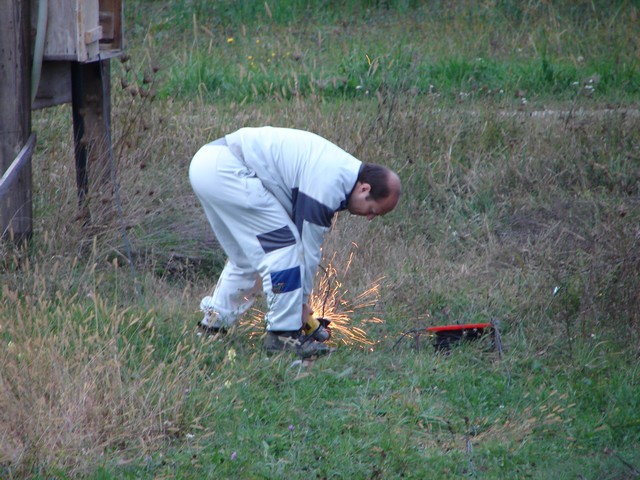

Buraz reže armaturu.
|
Počeli smo sa izradom i postavom armaturnih koševa serklaža.
|
Na ulošcima je okvir od dasaka za otvor dimnjaka.
|
|
|
|

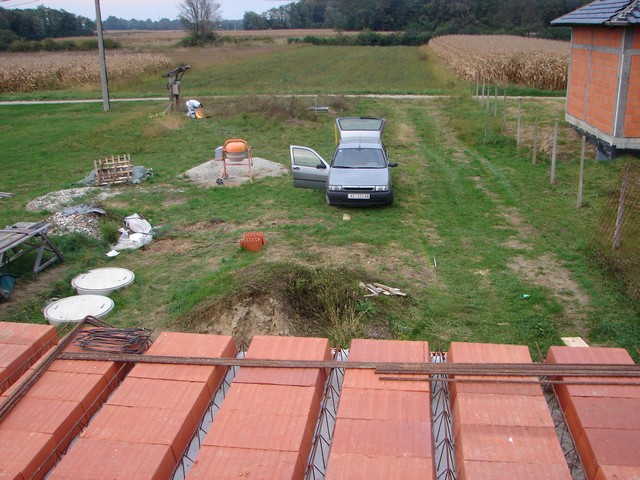

Parcela iz ove perspektive izgleda sasvim drugačije... :-)
|
Spoj armatura rebra za ukrućenje i serklaža. Još nisu umetnuti "L" komadi armature.
|
Ho-ruk! :-P
|
